В начале ХХвека французский исследователь российского происхождения Георгий Лаховский предложил концепцию мультиволнового осциллятора — устройства, генерирующего широкий спектр электромагнитных колебаний.
Согласно его теории, живые клетки обладают собственной резонансной частотой, а внешнее воздействие электромагнитных волн определённой интенсивности может стимулировать биологические процессы и способствовать излечению заболеваний. Подробнее об этом заинтересованный читатель может прочитать в наших предыдущих публикациях.
Желание изготовить осциллятор родилось из смеси научного любопытства, технической увлечённости и стремления лично проверить границу между «фантазией» и «возможностью» в истории науки.
Ввиду невозможности проведения клинических испытаний на людях (в силу этических и методологических ограничений), было принято решение сфокусироваться на изучении влияния излучения модели осциллятора на биологические системы иного уровня организации. Обоснование конкретного выбора тестовых биологических систем мы представим нашим читателям чуть позже, ну а сейчас — обсудим возможность изготовления модели мультиволнового осциллятора Лаховского своими руками.

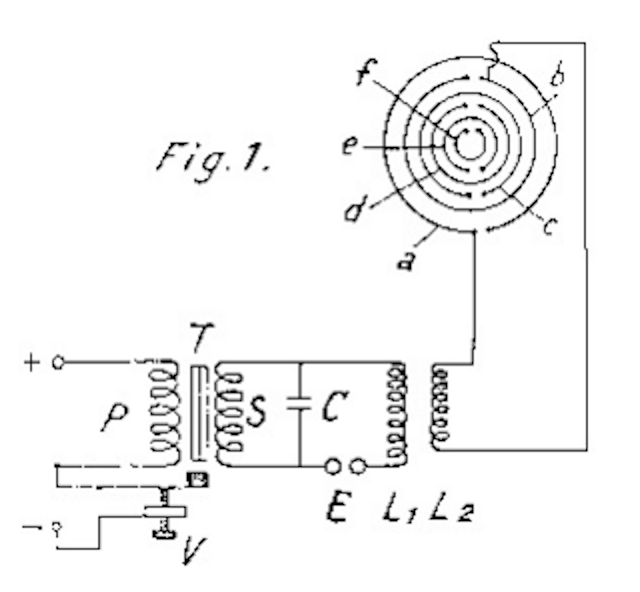

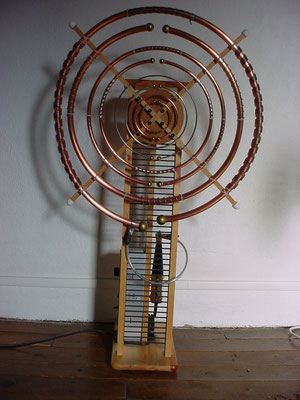

Естественно, изначально возник вопрос — стараться изготовить более или менее точную копию этого устройства, как например, представлено на фотографии ниже, или ограничиться более простой технической реализацией?
Было принято решение — по крайней мере, пока, пойти более простым путем, тем более, что современные прототипы для этого существуют.

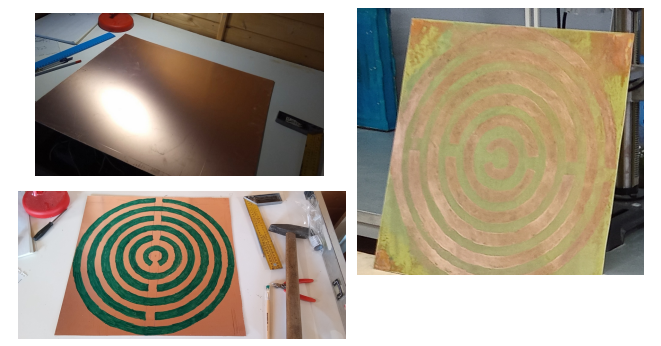

Был приобретен, размечен и протравлен лист фольгированного стеколотекстолита размером 50 на 50 сантиметров.
Травление такой большой «печатной платы» домашних условиях представлдяет довольно большую проблему, как из-за необходимости наличия большой емкости, в которую поместится такое изделие, так и с точки зрения выбора реактивов для травления. Помимо того, что реактива для такой работы потребуется довольно много (даже если покрывать наше изделие слоем реактива в 1 сантиметр, потребуется не менее 2.5 литров!), наиболее часто применяемые для травления печатных плат реактивы (хлорное железо, медный купорос) еще и довольно агрессивны…

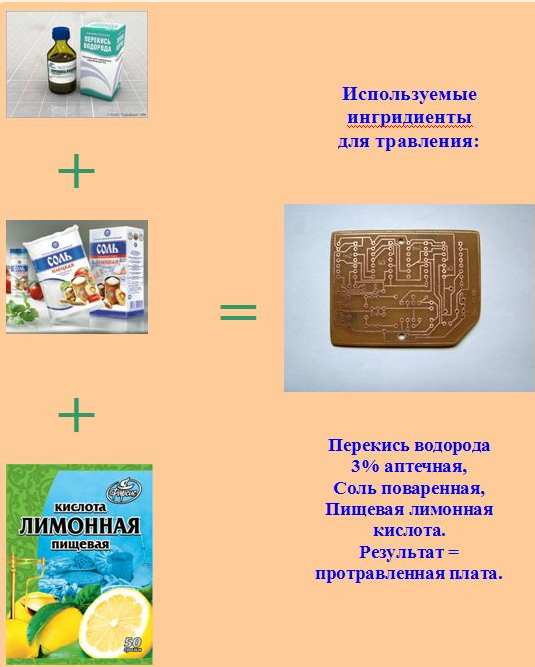

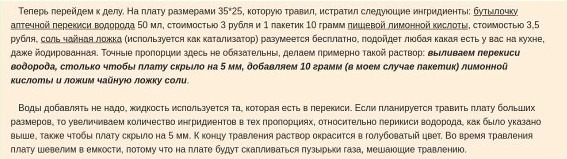

Ну а мы выражаем огромную благодарность автору поста https://radioskot.ru/publ/konstruktiv/travlenie_pechatnykh_plat/13-1-0-648, который щедро поделился гораздо более экологичным способом травления печатных плат (тем более — большого размера), чем использование хлорного железа или медного купороса:

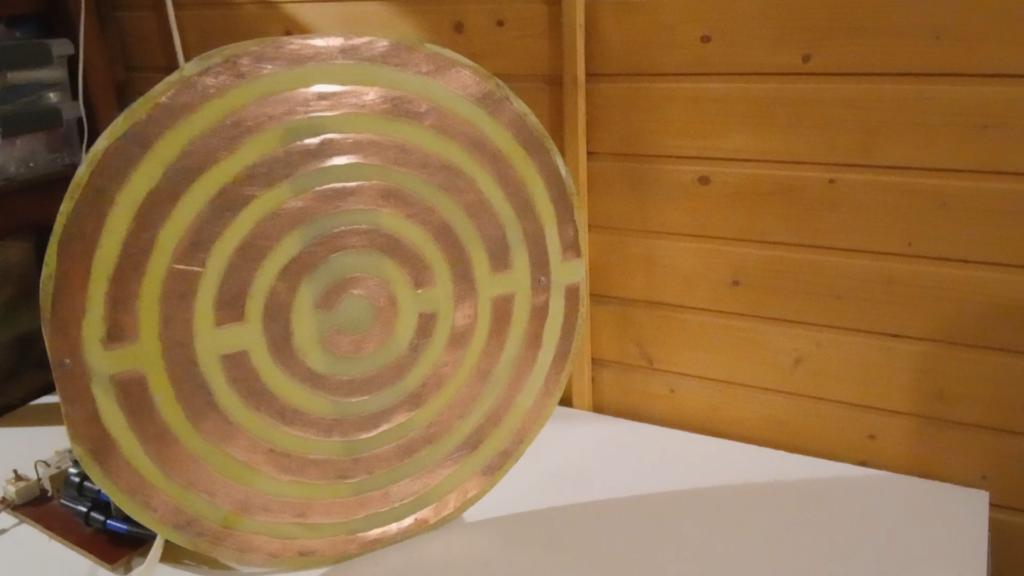

Итак, антенна излучателя готова:

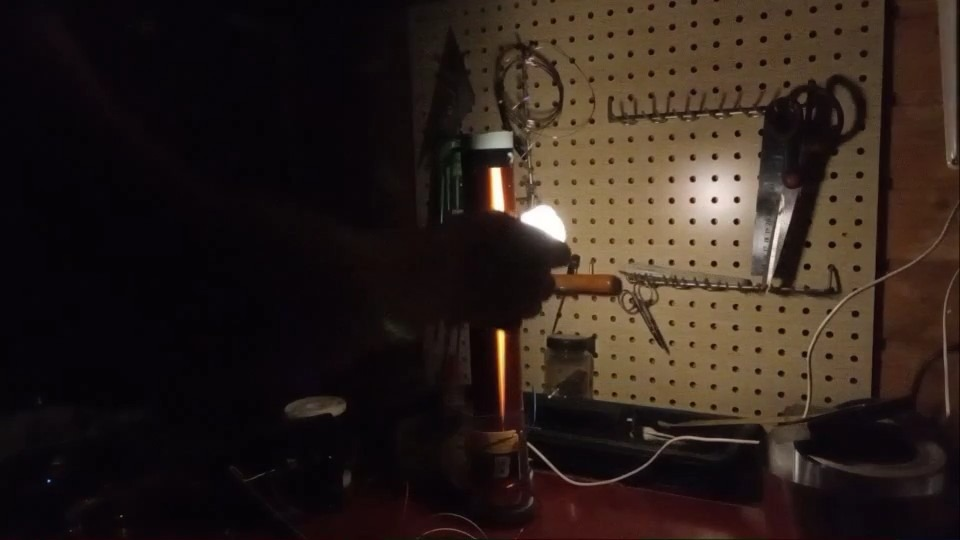

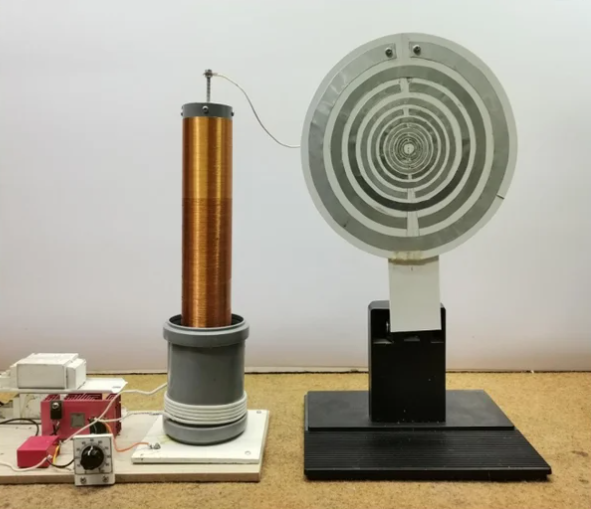

Осталось проверить ее работоспособность, подключив к катушке Теслы, как это показано на фотографии, или к высоковольтному источнику, собранному в соответствии с описанием с ресурса LaserKids:
https://laserkids.sourceforge.net/rus_hv_guide.html

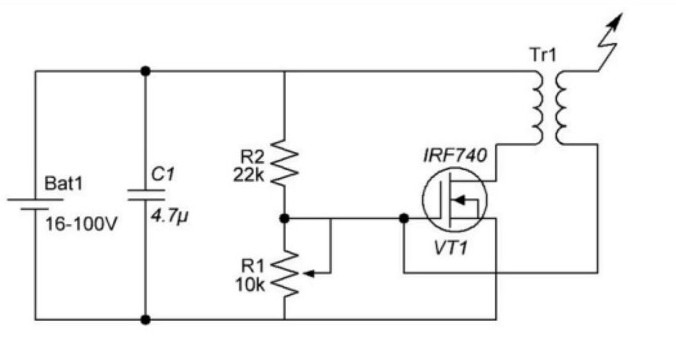

Остановимся подробнее на конструкции высоковольтных источников, о которых сказано выше. Катушка Теслы, которую мы изготовили, была запитана по следующей схеме
Схема довольно простая и вполне работоспособная, однако нужно иметь в виду, что полевой транзистор должен быть размещен на радиаторе и снабжен вентилятором, который будет его охлаждать. В противном случае транзистор сгорает в первые 5 минут работы.

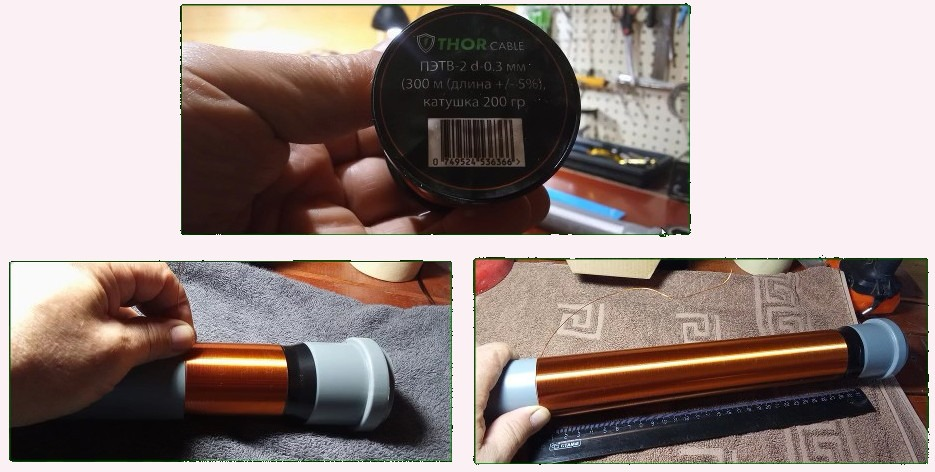

Теперь несколько слов о самой катушке, вернее, о ее вторичной обмотке. Она моталась эмалированным медным проводом ПЭТВ-2 диаметром 0,3 мм на пластиковой сантехнической трубе диаметром 50 мм. Общее количество витков — 1000. Намотку необходимо производить виток к витку, без перехлестов.
Надо сказать, что аккуратная намотка 1000 витков — долгая и кропотливая работа, поэтому рекомендуем читателям, которые решат повторить наши эксперименты, запастись терпением. Исследователи, основные интересы которых связаны с катушкой Теслы, изготавливают приспособления для намотки, которые существенно упрощают процесс, однако мы решили, что для единичного случая намотки в этом нет необходимости.
Первичная обмотка — 5 витков толстого медного провода с диаметром витков, большим, чем диаметр первичной обмотки примерно в 2 раза.
Отметим, что при аккуратной сборке катушка с питанием, выполненным по схеме, представленной выше, легко «запустилась» с первого раза. Оптимальный режим работы подбирался резистором R1.
Теперь — несколько слов о другом источнике высокого напряжения, который был собран по описанию, представленному по этой ссылке https://laserkids.sourceforge.net/rus_hv_guide.html
Безусловно, представленные в статье по этой ссылке рекомендации дают вполне работоспособную схему источника высокого напряжения с напряжением 30 кВ (это — в нашем случае; и еще — помним, что выходное напряжение подбирается количеством витков обмотки, а измеряется как величина пробиваемого зазора в искровом промежутке) и исходной частотой порядка 30 кГц
Однако при подключении данного устройства к антенне осциллятора Лаховского есть нюансы, которые необходимо учитывать.

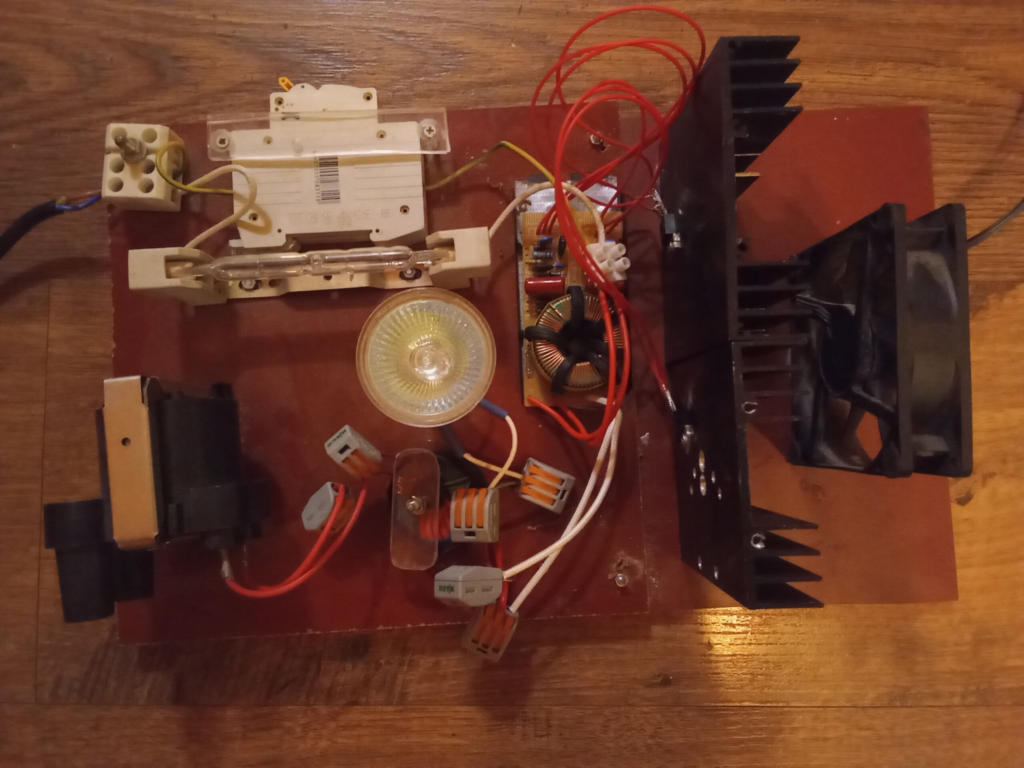

На фотографии ниже представлено «рабочее» устройство, собранное по рекомендациям LaserKids.
Однако внимательный взгляд на это устройство демонстрирует некоторые отличия от серийной модели электронного трансформатора.

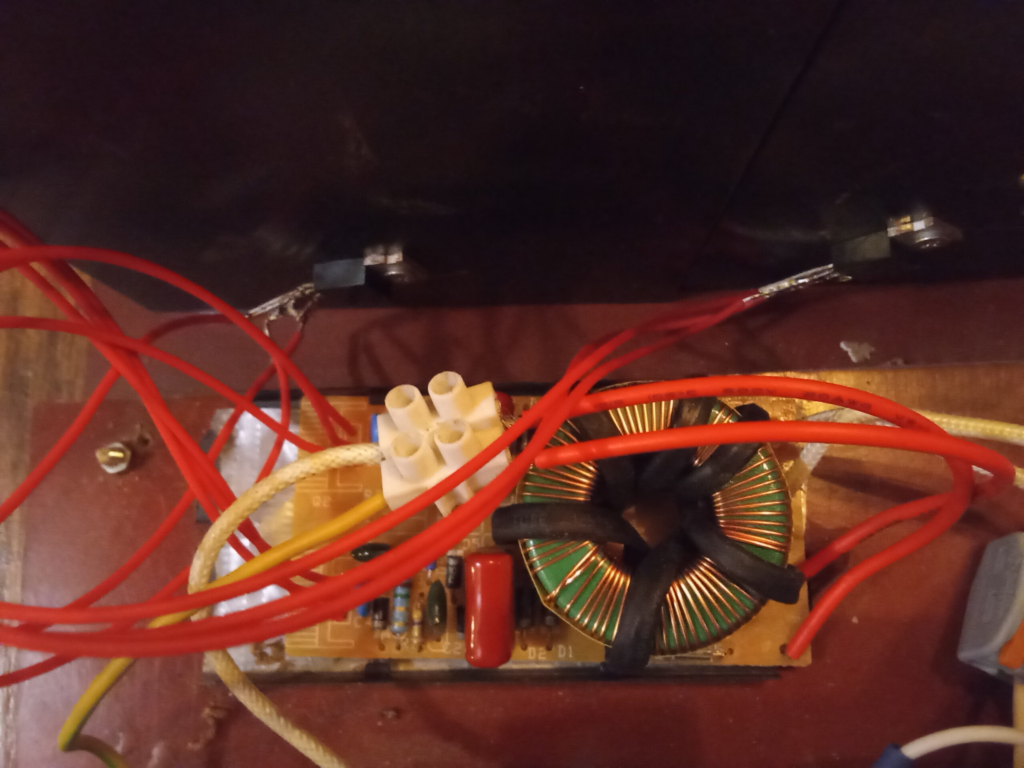

Действительно, из электронного трансформатора (ЭТ), использовавшегося в этой схеме, выпаяны транзисторы. Теперь они соединены с основной платой ЭТ проводниками, а сами транзисторы «посажены» на радиаторы, которые обдуваются вентилятором.
Отметим, что без этой модификации транзисторы ЭТ, размещенные на основной плате без дополнительного охлаждения, сгорают через 5 — 7 минут после подключения высоковольтного генератора к излучательной части осциллятора Лаховского.
Модифицированная схема позволяет проводить 15-минутный сеанс работы с осциллятором Лаховского, при этом транзисторы нагреваются до температуры не выше 32 градусов, корпус катушки зажигания — до 75 -80 градусов.
Еще одним нюансом является последовательное включение в цепь «высоковольтный генератор — излучательная часть» разрядника. В наших экспериментах таким разрядником служила автомобильная свеча зажигания.

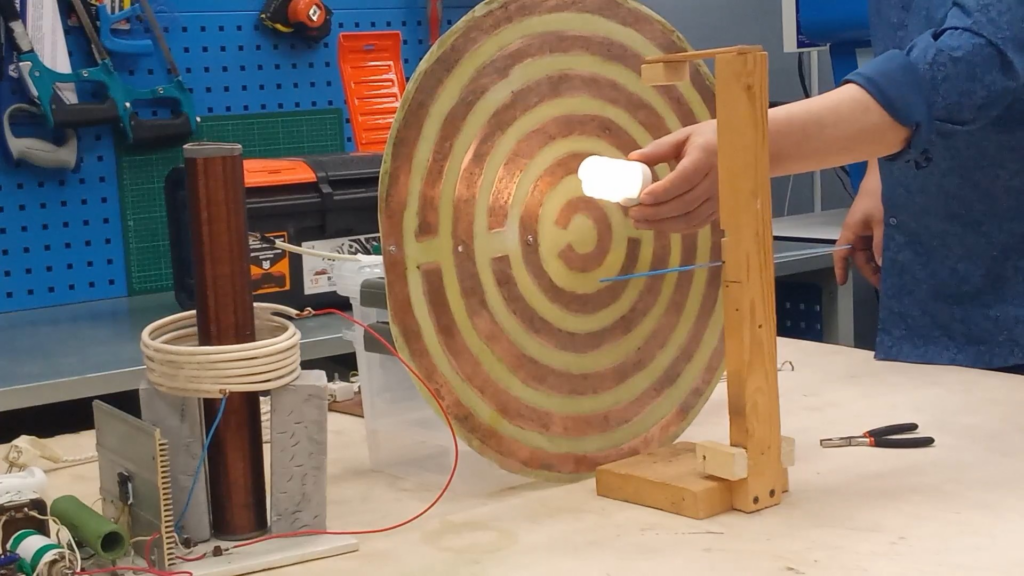

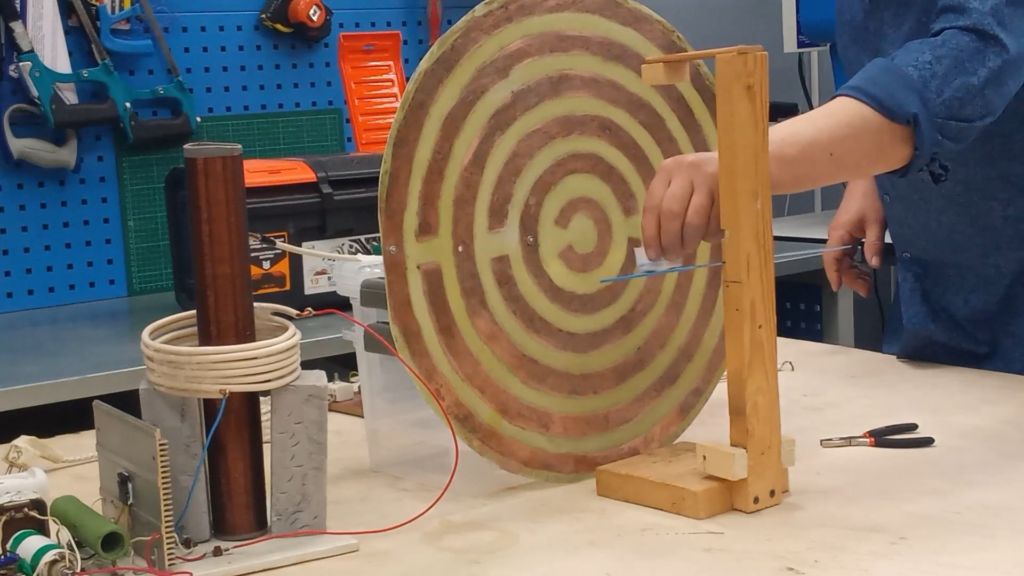

На следующей фотографии — контроль работоспособности мультиволнового излучателя Лаховского, подключенного к катушке Теслы.
Теперь, когда мы получили работоспособную модель, вернемся к поднятому в начале статьи вопросу о выборе биологических тест-систем и экспериментам с ними. Подчеркнем, что в рамках любительской лаборатории ответить на вопрос, оказывает ли мультиволновой осциллятор Лаховского терапевтическое воздействие, невозможно. Поэтому основным вопросом, на который мы могли получить ответ — а как вообще влияет низкоинтенсивное электромагнитное излучение с очень широким спектром частот на биологические объекты?
Итак, наши биологические тест-системы и обоснование целесообразности из применения:
Семена сельскохозяйственных растений
- служат удобной модельной системой для оценки стимуляции роста и развития; позволяют количественно измерять скорость прорастания (длина корешка, процент всхожести);
- дают возможность выявить потенциальные эффекты электромагнитного воздействия на ранние стадии морфогенеза.
- являются классическим модельным организмом в микробиологии;
Пекарские дрожжи (Saccharomyces cerevisiae)
- являются классическим модельным организмом в микробиологии;
- обладают быстрым циклом размножения, что ускоряет получение результатов;
- позволяют изучать влияние излучения на метаболическую активность и динамику роста популяций.
Было бы также интересно провести ряд микробиологических тестов, используя, скажем, бактерии Bifidobacterium bifidum и Bacillus subtilis. Почему именно эти культуры? — Ну, во-первых из-за легкой доступности. Первую культуру можно приобрести в аптеке в виде препарата «Бифидумбактерин», вторую — в составе препаратов «Фитоспорин» или «Бактоник» в магазинах для садоводов. Помимо доступности в приобретении, можно также перечислить следующие интересные особенности их применения в качестве тест-систем:
- эти бактерии представляют разные таксономические группы (анаэробные актинобактерии и аэробные фирмикуты);
- они имеют различную экологическую нишу и физиологию, что позволяет оценить специфичность воздействия;
- они широко используются в биотехнологиях и медицине, поэтому любые эффекты излучения могут иметь прикладное значение.
Однако на данный момент мы только нарабатываем необходимый практический опыт по культивированию этих микроорганизмов, поэтому о результатах их использования в качестве тест-систем в наших экспериментах сможем рассказать несколько позднее.

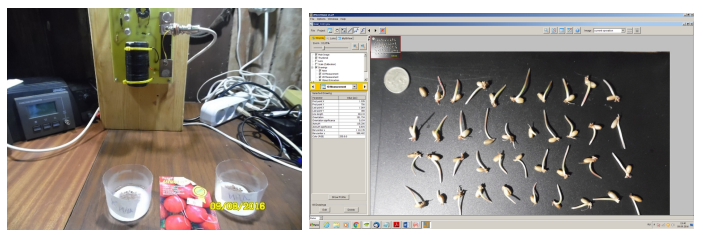

Мы наработали довольно обширный опыт применения семян сельскохозяйственных растений в качестве тест-систем при оценке характера воздействия на биологические объекты электромагнитных и ионизирующих излучений.
Однако в настоящем исследовании мы ограничились довольно простыми методами, не требующими масштабных исследований и дополнительной обработки. Нашей задачей было просто показать общий характер реакции прорастающих семян сельскохозяйственных растений на воздействия излучения модели мультиволнового осциллятора Лаховского.

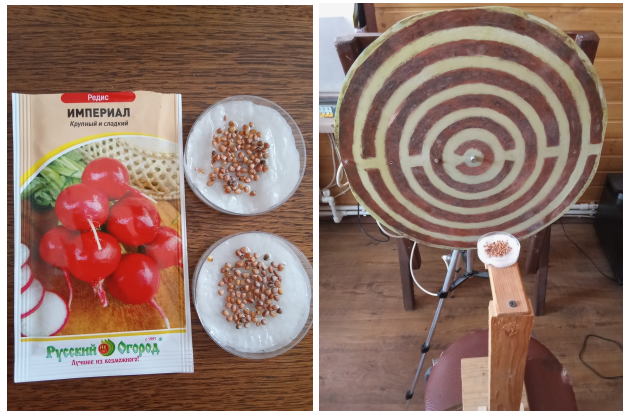

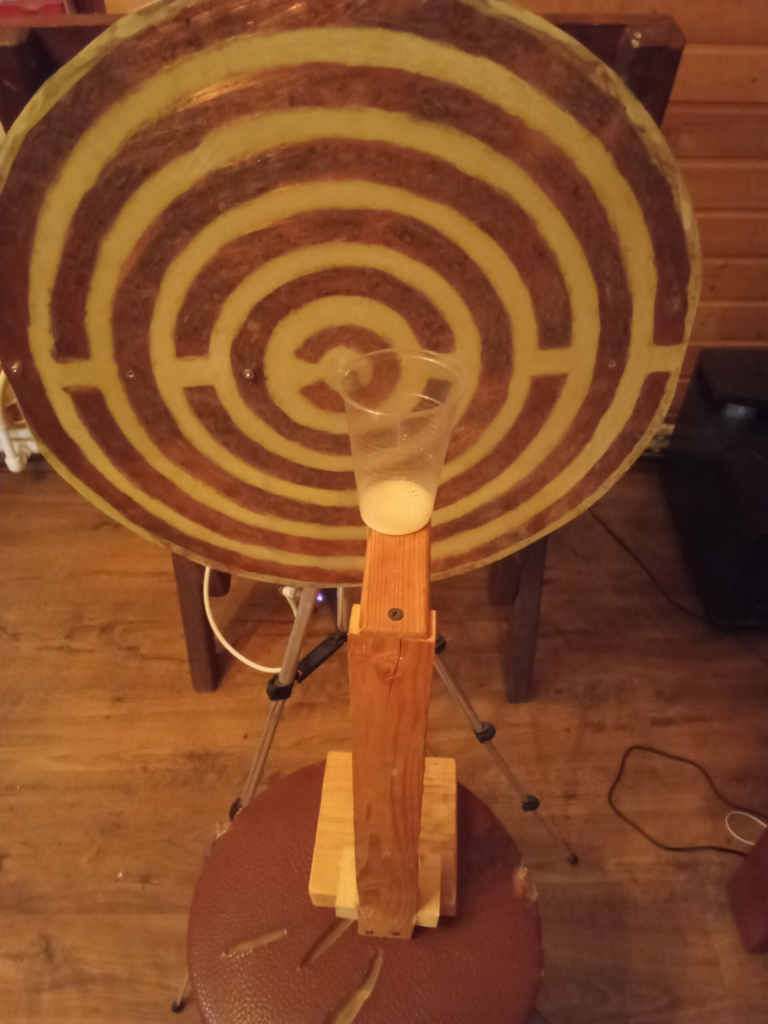

Стаканчик с увлажненными семенами редиса экспонировали в течение 15 минут в электромагнитном поле мультиволнового осциллятора Лаховского. Второй такой же — контрольный, с таким же количеством семян, находился в другом помещении.
Затем семена в обоих стаканчиках проращивали в одинаковых условиях. И вот — результат:
Повторный эксперимент дал аналогичный результат:
Идея применения пекарских дрожжей для определения степени патогенности слабых полевых воздействий принадлежит С. Кернбаху и опубликована в «Журнале формирующихся направлений науки» в статье «Минимальный микробиологический эксперимент» https://www.unconv-science.org/pdf/6/kernbach1-ru.pdf.
В этой статье Кернбах пишет о том, что способность дрожжей реагировать на слабые электромагнитные воздействия достаточно хорошо известна. Эта реакция выражается в различии количества углекислого газа, вырабатываемого дрожжами в питательной среде в нормальных условиях и в условиях воздействия на них. Например, существует стандартный тест, где происходит измерение и последующее сравнение давления углекислого газа в подвергшихся воздействию и контрольных образцах. Однако такой тест сложен для проведения вне профессиональной лаборатории.
Проводя стандартные тесты, Кернбах обратил внимание на то, что во многих случаях нужно знать только качественный результат воздействия. Иными словами, установление факта стимуляции (газообразовании выше в экспериментальной популяции) и ингибирования (газообразовании выше в контрольной популяции) микроорганизмов и качественное определение степени (слабая, средняя, высокая) достаточны для подавляющего большинства измерений.
В этой связи было решено упростить тест для целей быстрой оценки «стимуляции/патогенности» воздействия. Как показали эксперименты, наиболее простым индикатором давления углекислого газа, выделяемого дрожжами, может служить резиновый воздушный шарик, надетый на пробирку.

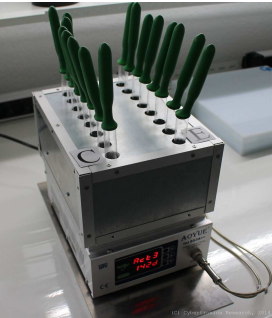

Указывалось, что при проведении таких тестов желательно, чтобы опытные и контрольные образцы выдерживались при одинаковой температуре. В экспериментах Кернбаха этот вопрос решался специально изготовленным для таких экспериментов термостатом.
К моменту написания этой статьи мы реализовали упрощенный вариант теста с использованием дрожжей без термостатирования. Был изготовлен раствор, содержащий культуру дрожжей. Затем этот раствор разделяли на два одинаковых образца, один из которых в течение 15 минут подвергали воздействию излучения модели мультиволнового осциллятора Лаховского, другой в это время находился в другом помещении.

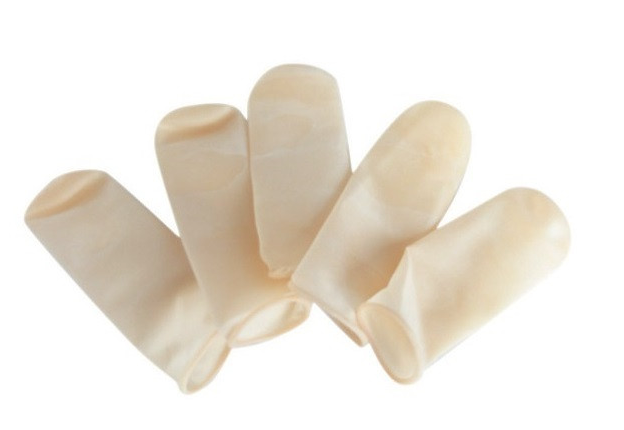

По завершении экспозиции в оба образца добавляли одинаковое количество питательного раствора и разливали по аптечным пузырькам. Из-за отсутствия подходящих воздушных шариков в качестве индикаторов давления использовались приобретенные в аптеке латексные медицинские напальчники.
Пузырьки с раство ром дрожжей с надетыми сверху напальчниками размещали в месте, в котором обеспечивалась одинаковая температура для обоих пузырьков.
Через 40 минут после начала эксперимента:
Как это следует из представленной фотографии, так же, как и в случае с проростками семян, излучение модели мультиволнового осциллятора Лаховского оказало на культуру дрожжей стимулирующее действие.
Необходимо отметить, что представленные в статье результаты носят предварительный характер. Мы отдаем себе отчет, что ввиду несистематического характера исследований и ограниченного объёма выборки полученные данные требуют тщательной верификации в рамках более масштабной исследовательской программы.
Однако представленные в настоящей статье результаты показывают, что в условиях любительской лаборатории вполне осуществимо:
- создание работоспособной модели мультиволнового осциллятора Лаховского;
- проведение простых и доступных тестовых экспериментов, демонстрирующих стимулирующее действие излучения изготовленной модели мультиволнового осциллятора Лаховского на биологические объекты.
Мы планируем проведение расширенной программы исследований в этом направлении и в наших публикациях обязательно поделимся результатами с нашими читателями.
